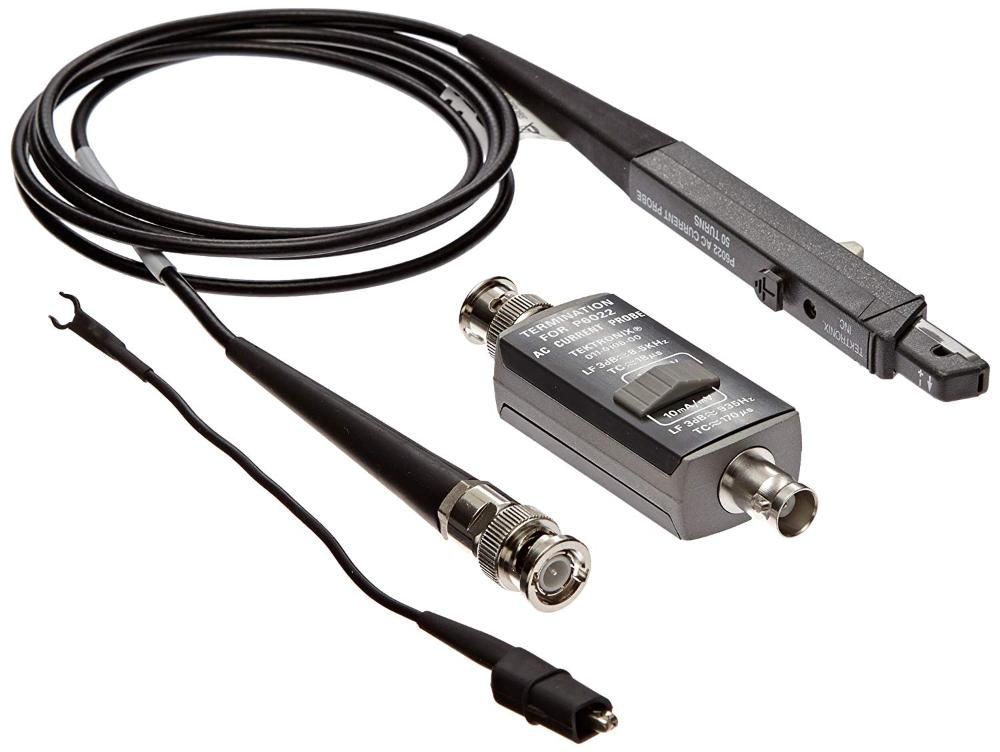

Щуп токовый Tektronix P6022
Пробник токовый Р6022 представляет собой трансформатор тока с ферромагнитным тороидальным сердечником, первичную обмотку которого образует провод измерительной цепи. Повышающая вторичная обмотка состоит из двух полуобмоток, имеющих общее соединение в центре сердечника и выходные контакты, расположенные на торцевых частях полуколец сердечника.
Влияние электрического поля устраняется путем экранирования вторичной обмотки, а за счет симметричности конструкции достигается подавление влияния внешних магнитных полей.
Пробник токовый CT6 выполнен в виде кабеля с измерительной головкой и блоком компенсации.
Блок компенсации имеет интерфейс TekprobeBNC2 для подключения к осциллографам Tektronix серий TDS3000/5000/7000, DPO/MSO4000 и DPO/MSO7000 при использовании адаптера TPA-BNC, серий DPO/DSA70000 при использовании адаптера TCA-BNC. Интерфейс обеспечивает возможность автоматического определения коэффициента преобразования пробника и изменения масштаба вертикальной шкалы осциллографа.
Характеристики
|
Тип
|
Опция для осциллографа |
| Параметр | Значение |
| Коэффициент преобразования силы тока в выходное напряжение: - поддиапазон 1 мА/мВ - поддиапазон 10 мА/мВ |
1 В/А 100 мВ/А |
| Полоса пропускания: - поддиапазон 1 мА/мВ - поддиапазон 10 мА/мВ |
от 8,5 кГц до 100 МГц от 935 Гц до 120 МГц |
| Время нарастания переходной характеристики1, не более: - поддиапазон 1 мА/мВ - поддиапазон 10 мА/мВ |
3,2 нс 2,9 нс |
| Максимальная амплитуда измеряемой силы тока (п-п) | 6 А |
| Пределы допускаемой относительной погрешности коэффициента преобразования на частоте 50 кГц | ± 3 % |
| Задержка передачи сигнала, типовое значение, не более | 9 нс |
| Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более | 152 х 10 х 15 |
| Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более | 88 х 28 х 22 |
| Длина кабеля, не менее | 1,5 м |
| Масса пробника, не более | 150 г |
| Рабочая температура окружающей среды | от 0 до 50 °С |
| Рабочая относительная влажность воздуха при температуре до 35 °C, не более | 95 % |
Примечание. Расчетное значение времени нарастания переходной характеристики tпх [нс] определяется по формуле tпх = 0,35/Fm, где Fm – верхняя частота полосы пропускания [ГГц].
| № | Наименование | Количество |
| 1 | Щуп токовый P6022 | 1 |
| 2 | Комплект аксессуаров | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
