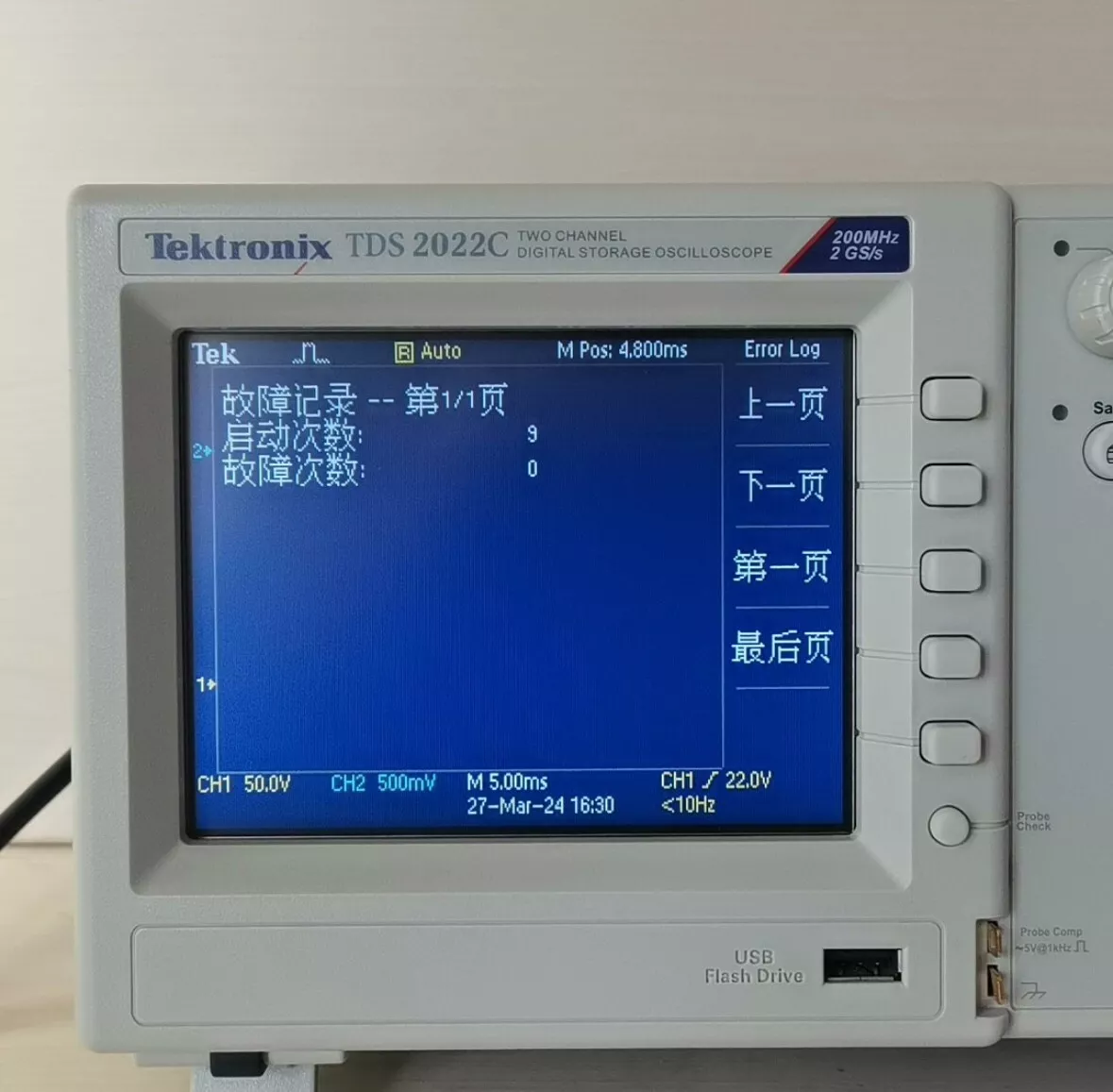

Осциллограф цифровой запоминающий Tektronix TDS2022C

Спец.цена

Госреестр

Осциллограф Tektronix TDS2022C — это компактный цифровой запоминающий осциллограф с полосой пропускания 200 МГц, двумя каналами и частотой дискретизации 2 Гвыб/с на каждый канал. Устройство оснащено цветным дисплеем 5,7", USB-портами, поддержкой 16 автоматических измерений, встроенными математическими функциями, функцией БПФ и широким выбором режимов запуска.

Подробнее

220 597 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Цифровой запоминающий осциллограф Tektronix TDS2022C представляет собой современное, надёжное и удобное решение для широкого спектра задач измерения и анализа сигналов. Этот прибор пришёл на смену популярной серии TDS2000B, получив расширенные функциональные возможности и улучшения, ориентированные на повышение точности, простоты эксплуатации и универсальности применения.

С частотой дискретизации 2 Гвыб/с на каждом из двух каналов и полосой пропускания 200 МГц, TDS2022C позволяет эффективно исследовать широкий диапазон аналоговых сигналов. Длина записи составляет 2,5 тыс. точек, чего достаточно для точного захвата и анализа большинства сигналов в лабораторных и производственных условиях.

На передней панели размещён хост-порт USB 2.0, упрощающий сохранение данных, распечатку и подключение USB-клавиатуры. На задней панели — дополнительный USB-порт для связи с ПК и прямой печати через совместимый принтер. Поддержка программного обеспечения Tektronix OpenChoice® и LabVIEW SignalExpress™ TE обеспечивает гибкую интеграцию осциллографа в измерительные и автоматизированные системы.

Пользователь может воспользоваться 16 встроенными автоматическими измерениями и функцией быстрого преобразования Фурье (БПФ) для спектрального анализа. Встроенные математические функции (сложение, вычитание, умножение) позволяют проводить обработку сигналов непосредственно на экране осциллографа. Устройство также оснащено системой запуска по различным параметрам: по перепаду, видеосигналу, длительности импульса и другим, а также функцией однократного запуска и усреднения до 128 осциллограмм.

Удобный 5,7-дюймовый цветной ЖК-дисплей, компактные габариты (всего 124 мм в глубину) и масса 2 кг делают прибор идеальным выбором для мобильных и настольных применений. Многоязычный интерфейс, встроенная справка, функция автонастройки и автоматического выбора диапазона обеспечивают максимальный комфорт работы как для опытных специалистов, так и для начинающих пользователей.

Характеристики

Тип	Осциллограф
Количество каналов	2
Полоса пропускания	200 МГц
Частота дискретизации	2 Гвыб/c
Интерфейсы	USB

Характеристики

Полоса пропускания	200 МГц
Число каналов	2
Вход внешнего запуска	присутствует
Частота дискретизации в каждом канале	2.0 Гвыб/с
Длина записи	2,5 тыс. точек при всех скоростях развертки
Вертикальное разрешение	8 бит
Вертикальная чувствительность	от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой
Погрешность вертикального отклонения по постоянному току	±3 %
Масштабирование по вертикали	Расширение или сжатие живых или сохраненных сигналов
Максимальное входное напряжение	300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц
Диапазон положений осциллограмм	от 2 мВ/дел до 200 мВ/дел +2 Вот 200 мВ/дел до 5 В/дел +50 В
Ограничение полосы пропускания	20 МГц во всех моделях
Режим входа	Связь по постоянному току, связь по переменному току, земля во всех моделях
Входное сопротивление	1 МОм параллельно с 20 пФ
Диапазон скорости развертки	от 2,5 нс/дел до 50 с/дел
Погрешность развертки	50 х 10-6
Горизонтальная растяжка	Расширение или сжатие живых или сохраненных сигналов
Интерфейсы ввода/вывода
Порты USB	Хост-порт USB на передней панели поддерживает USB накопители. Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры
GPIB	опция
Энергонезависимая память
Отображение сохраненных сигналов	Сохраненные сигналы длиной (2) 2,5 тыс. точек
Сохранение сигналов без USB накопителя	(2) 2,5 тыс. точек
Максимальный объем USB накопителя	64 ГБ
Сохранение сигналов на USB накопителе	96 и более опорных сигналов на каждые 8 МБ
Сохранение настроек без USB накопителя	10 настроек органов управления передней панели
Сохранение настроек на USB накопителе	4000 и более настроек органов управления передней панели на каждые 8 МБ
Сохранение снимков экрана на USB накопителе	128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов)
Сохранение всех параметров на USB накопителе	12 и более операций сохранения на каждые 8 МБОдна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал)
Режимы регистрации данных
Обнаружение пиковых значений	Захват высокочастотных и случайных глитчей. Захватывает глитчи длительностью от 12 нс (тип.) на всех скоростях развертки от 5 мкс/дел до 50 с/дел
Выборка	Только дискретизация данных
Усреднение	Усреднение 4, 16, 64 или 128 осциллограмм
Однократный запуск	Кнопка однократного запуска выполняет захват одной последовательности
Прокрутка	Все значения скорости развертки >100 мс/дел
Система запуска
Режимы запуска	Автоматический, нормальный, однократный
Типы запуска
По перепаду (положительному или отрицательному)	Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: связь по переменному току, связь по постоянному току, подавление шума, ФВЧ, ФНЧ
По видеосигналу	Запуск во всем строкам или отдельным строкам, по четным/нечетным или всем полям композитного видеосигнала, или запуск по вещательным стандартам (NTSC, PAL, SECAM)
По длительности импульса (или глитча)	Запуск по длительности импульса, меньшей, большей, равной или неравной установленному значению в диапазоне от 33 нс до 10 с
Источник сигнала запуска	Канал 1, Канал 2, Внешний, Внешний/5, сеть переменного тока
Просмотр сигнала запуска	Показывает сигнал запуска при нажатой кнопке Trigger View
Измерение частоты сигнала запуска	Показывает значение частоты источника сигнала запуска
Курсоры
Типы	Амплитуда, время
Измерения	ΔT, 1/ΔT, ΔV
Автоматические измерения
Виды измерений	Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка.
Математические функции
Операции	Сложение, вычитание, умножение, БПФ
БПФ	Окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками
Источники сигнала	Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1 + Кан.2, Кан.1 х Кан.2
Меню автонастройки
Возможности	Автоматическая настройка одной кнопкой параметров систем запуска, вертикального и горизонтального отклонения для всех каналов (с возможностью отмены).
Меандр	Один период, несколько периодов, положительный или отрицательный перепад
Синусоида	Синусоида
Видеосигнал (NTSC, PAL, SECAM)	Поля: все, нечетные или четные. Строки: все или строка с выбранным номером
Автоматический выбор диапазона	Автоматически настраивает параметры систем вертикального и/или горизонтального отклонения осциллографа при перемещении пробника от точки к точке, или при больших изменениях сигнала.
Дисплей
Тип	Активная цветная TTF матрица, QVGA
Интерполяция	Sin(x)/x
Режимы отображения	Точки, векторы
Послесвечение	Выкл, 1 с, 2 с, 5 с, бесконечно
Формат	YT и XY
Многоязычный интерфейс пользователя и контекстная справка
Доступные языки	Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский, упрощенный китайский, испанский, традиционный китайский
Климатические условия и безопасность
Температура	Рабочая от 0 до +50 °C. Хранения от –40 до +71 °C
Относительная влажность	Рабочая до 80 % при темп. не более +40 °C. Хранения до 45 % при темп. до +50 °C
Высота над уровнем моря	Рабочая и хранения до 3000 м
Электромагнитная совместимость	Соответствует директиве 2004/108/EC, EN 61326-2-1 Класс A;Австралийские нормы на электромагнитную совместимость
Безопасность	UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001
Общие данные
Габаритные размеры прибора	326,3х158х124,2 мм
Габаритные размеры упаковки	476,2х266,7х228,6 мм
Комплект для монтажа в стойку RM2000B	482,6х177,8х108 мм
Масса прибора	2 кг
Масса прибора с принадлежностями	2,2 кг

Комплектация

NIM/NIST-Сертификат калибровки производителя	1
Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие	1
Пассивные пробники: TPP0101: 100 МГц пассивный пробник для TDS2001C/TDS2002C/TDS2004C, TPP0201: 200 МГц пассивный пробник для TD	1
Прибор	1
Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – базовая версия – Полнос	1
Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Wi	1
Руководство пользователя (язык выбирается при заказе)	1
Сетевой шнур	1
