Тестер радиопередатчиков Anritsu MS8609A
Тестер радиопередатчиков Anritsu MS8609A представляет собой многофункциональный измерительный прибор, предназначенный для комплексной оценки параметров цифровых радиосигналов в системах мобильной связи. Он совмещает функции анализатора спектра, измерителя мощности и анализатора модуляции, предоставляя пользователю все необходимые инструменты для испытаний и отладки передающей части радиосистем различного назначения.
Прибор работает в частотном диапазоне от 9 кГц до 13,2 ГГц и способен измерять сигналы как с непрерывной несущей, так и импульсные, включая мультиносители и пакеты. Благодаря встроенному термальному датчику мощности тестер обеспечивает высокоточную оценку выходной мощности передатчика с погрешностью до ±0,4 дБ, а также определяет максимальный уровень сигнала с автоматической калибровкой между цифровым трактом и аналоговым измерением.
Одной из ключевых особенностей MS8609A является поддержка множества стандартов цифровой мобильной связи, включая GSM, EDGE, W-CDMA, HSDPA, cdma2000 1x, EV-DO, PDC, PHS, TD-SCDMA и WLAN. Измерения производятся при помощи специализированного программного обеспечения, которое устанавливается на прибор с карты памяти. Возможно одновременное использование до трёх измерительных приложений, что делает тестер гибким решением для многостандартных задач.
Интерфейс прибора организован логично и интуитивно: пользователь может быстро переключаться между режимами анализатора спектра, тестера передатчика и системных настроек с помощью панельных кнопок. Все данные отображаются на крупном экране с множеством программируемых клавиш, обеспечивающих доступ к ключевым функциям. В режиме спектрального анализа можно оценить занятый диапазон, утечки в соседние каналы, спуриации, а также провести детальный анализ модуляции вплоть до отображения диаграммы созвездия и вычисления EVM, фазовой ошибки и частотного отклонения.
MS8609A позволяет проводить оценку частотной стабильности по фазовому методу, анализировать распределение энергии по ортогональным кодам (в случае W-CDMA и CDMA2000), измерять мощность в каждом канале и выполнять стандартные тесты базовых станций, включая динамический диапазон управления мощностью, точность контрольного пилота и подавление интермодуляции.

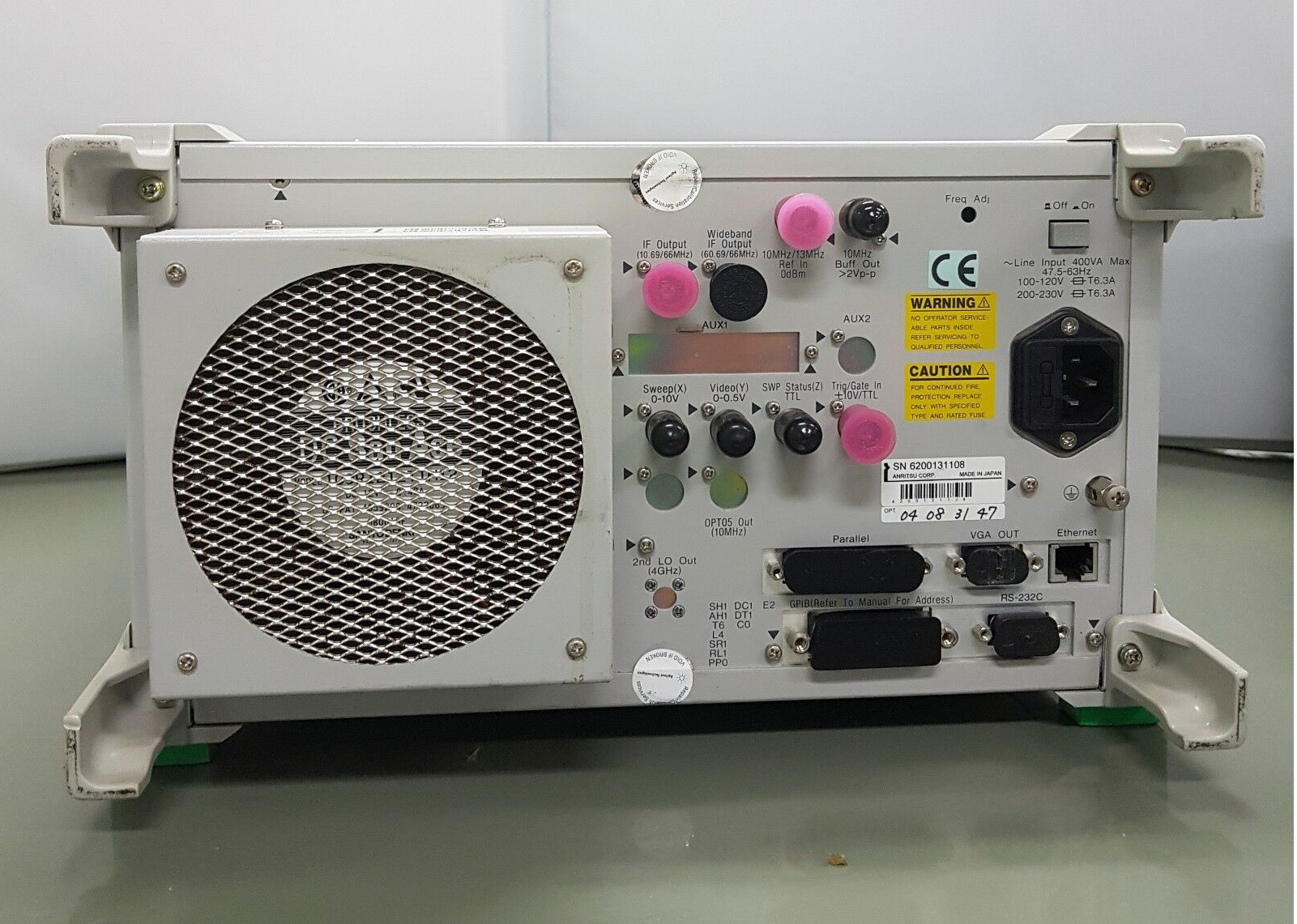

Благодаря широкому аналитическому диапазону до 20 МГц и высокой чувствительности входа, прибор одинаково хорошо подходит как для лабораторного применения, так и для производственной среды, где важна скорость, воспроизводимость и точность. Устройство оснащено портами для I/Q-сигналов, разъёмами высокого и низкого уровня мощности, а также интерфейсом для записи данных на карту памяти.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц |
|
Макс. частота
|
13,2 ГГц |
- Возможность установки трех пакетов ПО одновременно (для анализа W-CDMA, GSM/EDGE, HSDPA, WLAN/802.11, CDMA, 1xEVDO).
- Каждый прибор по желанию может быть оснащен интерфейсами GPIB, RS-232C и 10BASE-T Ethernet для удаленного подключения.
Возможности:
- диапазон частот от 9 кГц до 13,2 ГГц;

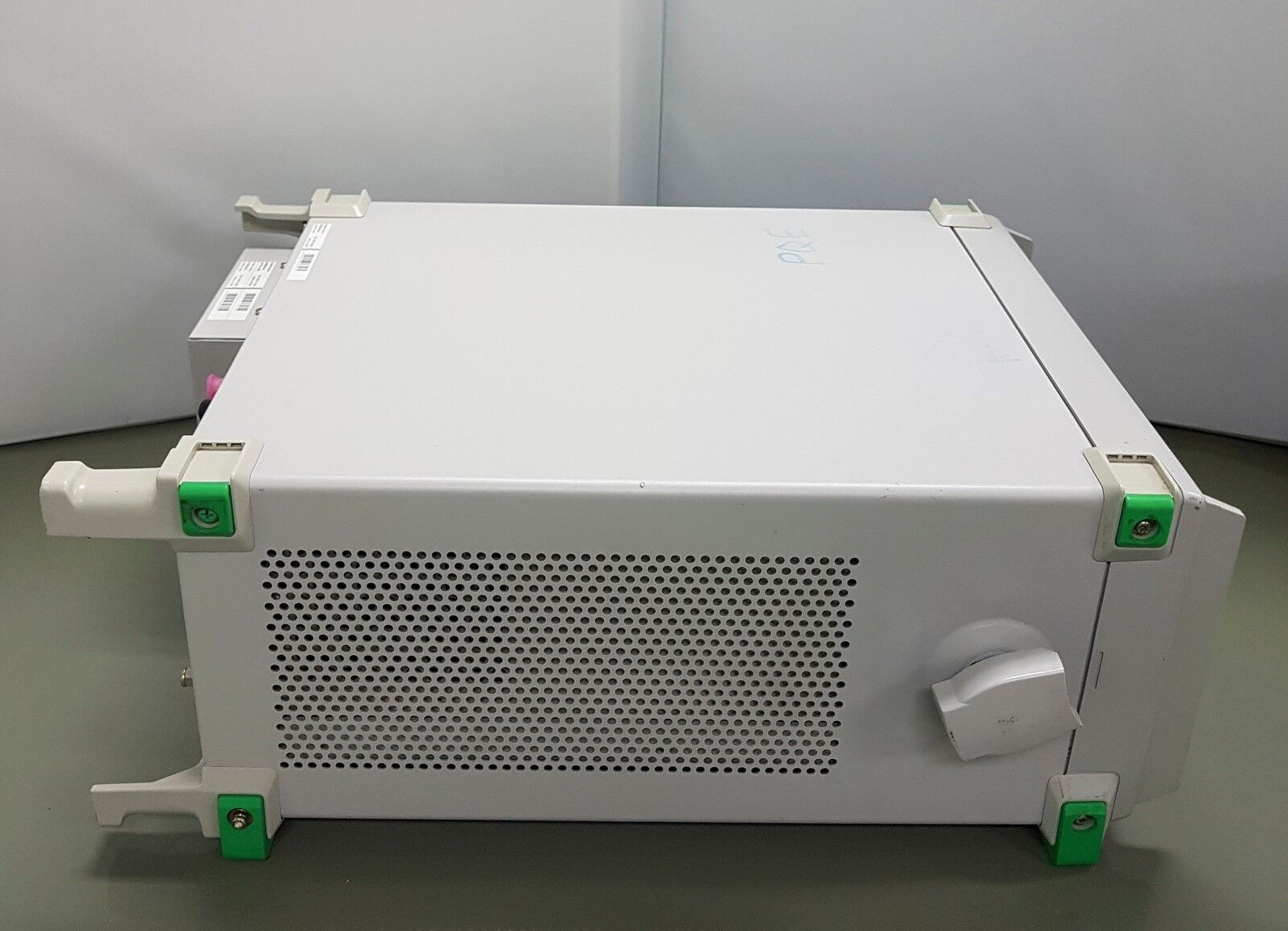

- небольшая, прочная конструкция весом 16 кг;
- максимальный уровень входного сигнала +20 дБм MS8609A;
- встроенный анализатор спектра;
- разрешение полосы пропускания от 300 Гц до 20 МГц (>3,0 ГГц);
- широкий динамический диапазон (68 дБ для 5 МГц, 75 дБ для 10 МГц);
- ширина полосы пропускания приёмника от 1 Гц до 100 Гц (опция).
