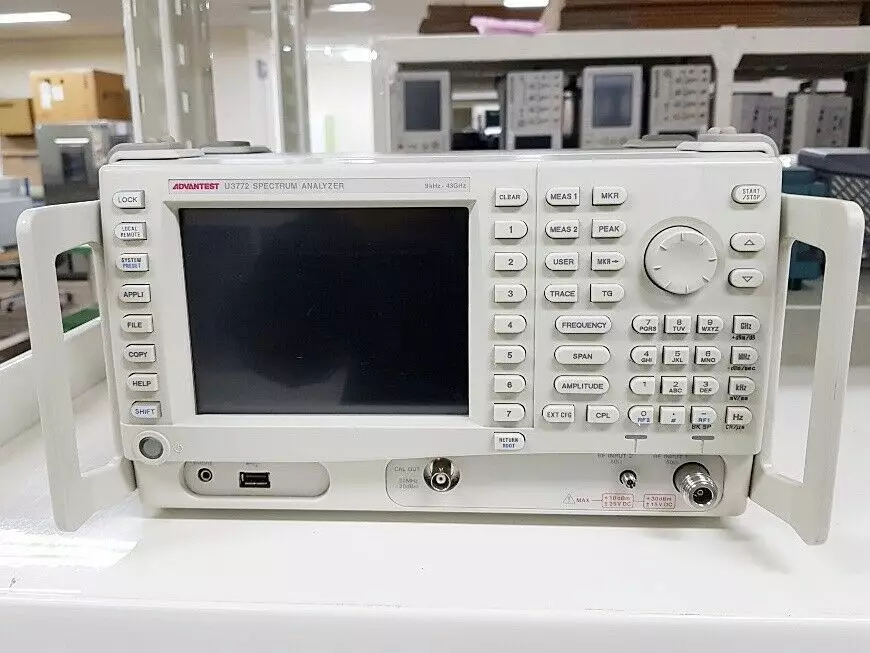

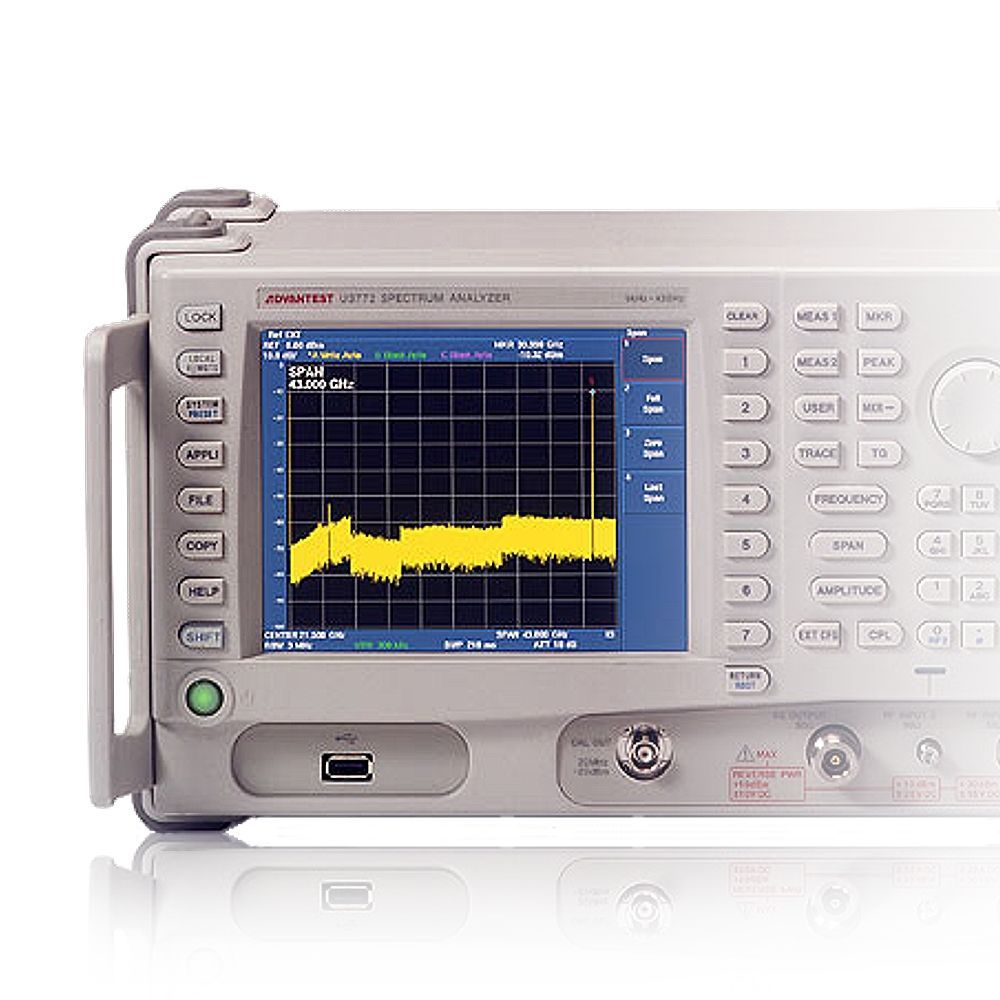

Анализатор спектра Advantest U3772
Анализатор спектра Advantest U3771 и U3772 представляют собой компактные приборы для анализа микроволнового спектра, которые работают на частотах до 43 ГГц. Эти устройства являются одними из самых лёгких и маленьких в своём классе, что делает их идеальными для полевых условий. С весом менее 6 кг они обеспечивают высокую точность измерений уровней сигнала и стабильность благодаря использованию современных цифровых технологий и программного обеспечения.
Оснащённые возможностью работы от трёх источников питания (батареи, постоянного и переменного тока), эти анализаторы быстро прогреваются (всего за 5 минут) и имеют интерфейс USB, что позволяет использовать внешние накопители большой ёмкости для сохранения данных. Они также поддерживают форматы изображений PNG и BMP, а также файлы конфигурации BIN и XML, что упрощает обмен данными.
У3771 и У3772 предлагают расширенные функции анализа, включая двухканальное отображение с разными входами для RF сигналов: один в диапазоне от 9 кГц до 8 ГГц, а второй — от 10 МГц до 31,8/43 ГГц. Это позволяет одновременно наблюдать спектры различных сигналов, что расширяет возможности использования прибора. Также устройства оснащены функцией измерения мощности сигналов с широкополосной модуляцией благодаря детектору RMS, цифровому ПЧ и функциям программной калибровки.
В дополнение, анализаторы включают в себя функцию подавления помех и способность к проведению различных анализов данных, делая их полезными в самых разнообразных приложениях от радиокоммуникационных тестов до задач радиомониторинга. Всё это делает U3771 и U3772 мощными инструментами для специалистов, работающих в области тестирования и обслуживания радиоэлектронной аппаратуры в полевых условиях.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц |
|
Макс. частота
|
43 ГГц |
| Параметры | Значения |
|---|---|
| Диапазон частот | от 9 кГц до 43 ГГц |
| Чистота сигнала | -85dBc (при отстройке 10кГц) |
| Общая погрешность измерения уровня |
± 0.8 Дб (до 3.1 ГГц)
±1 Дб (до 8ГГц) |
| Максимальный входной уровень | +30дБм, +10 дБм для входа 2, от 10 МГц до 31 ГГц или 43 ГГц |
| Чувствительность | -118 дБм, -133дБм (с предусилителем), -109 дБм на частоте 26 ГГц |
| Погрешность измерения уровня | ≤± 0.8 дБ на частоте 3.1 ГГц |
| Разрешающая способноть по частоте | от 100 Гц до 3 МГц |
| Время свипирования | 20 мс, 50 мкс с нулевой полосой обзора |
| Отображения трех кривых | А, В и С |
| Детекторы | Среднеквадратический, макс./мин. пиковый, с выборкой |
| Функции измерения | мощности, занимаемой полосы частот, мощности соседнего канала, гармонических искажений, помех, частоты |
| Масса | 5.6 кг, с батареей +0.8 кг |
| Габариты | 308х175х209 мм |
