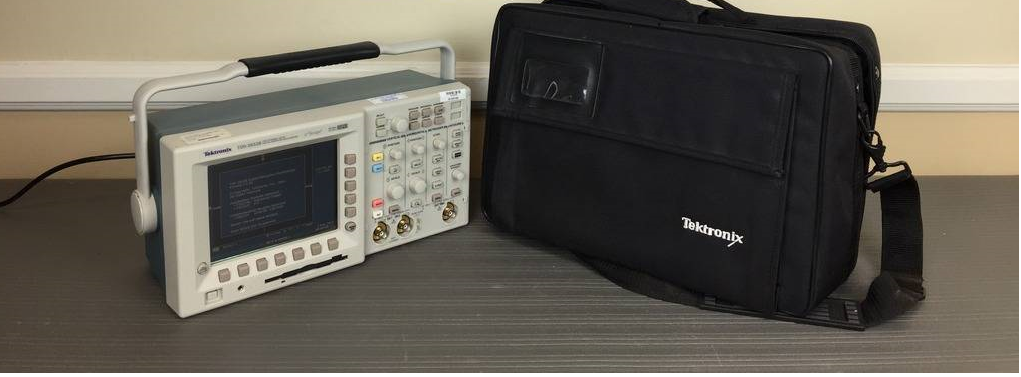

Цифровой осциллограф Tektronix TDS 3032B
Цифровой осциллограф Tektronix TDS 3032B - это современный инструмент для анализа и исследования электронных сигналов с полосой пропускания 300 МГц. Этот осциллограф является оптимальным выбором для тестирования и диагностики электронных устройств и схем, особенно в области разработки, производства и обслуживания.
Цифровой осциллограф Tektronix TDS 3032B представляет собой портативный и одновременно высокопроизводительный прибор, созданный для точного анализа сигналов в инженерной практике. Эта модель оснащена двумя аналоговыми каналами с полосой пропускания 300 МГц и максимальной частотой дискретизации 2,5 Гвыб/с, что делает её пригодной для захвата быстрых переходных процессов и высокочастотных искажений. Благодаря технологии цифрового фосфора (DPO), осциллограф способен отображать до 3600 форм сигналов в секунду в реальном времени, что обеспечивает непрерывное наблюдение за происходящим в исследуемой системе и позволяет с высокой вероятностью зафиксировать редкие и кратковременные события.
Особенностью TDS 3032B является реализация цифровой обработки сигналов в реальном времени (Digital Real-Time, DRT) в сочетании с интерполяцией sin(x)/x, что позволяет точно реконструировать форму сигнала даже при сложной структуре, сохраняя его характеристики при высоких частотах. Благодаря встроенной функции WaveAlert™ осциллограф способен автоматически распознавать аномалии в захваченных формах сигналов, сравнивая входной сигнал с эталонным и выделяя отклонения, что существенно ускоряет отладку. При обнаружении нестабильностей прибор может остановить измерение, сохранить изображение или сигнал, а также предупредить пользователя звуковым сигналом, что позволяет использовать его даже для длительного автономного мониторинга.
Интерфейс прибора ориентирован на удобство: цветной VGA-дисплей обеспечивает высокую читаемость формы сигнала, а графическое меню QuickMenu делает настройку интуитивно понятной. Осциллограф можно интегрировать в компьютерную среду благодаря поддержке протоколов GPIB, RS-232 и Ethernet. Встроенное решение OpenChoice® позволяет управлять прибором дистанционно через веб-интерфейс e*Scope®, передавать данные на ПК и обрабатывать их в программных пакетах, включая WaveStar™ и приложения Microsoft.
TDS 3032B также поддерживает расширение функциональности за счёт сменных модулей. Так, можно подключить модуль для предельного тестирования, модуль для анализа видеосигналов или телекоммуникационных масок. Для специализированных задач, таких как анализ последовательных цифровых видеопотоков или HDTV-сигналов, доступны соответствующие опции. При этом компактность и возможность работы от аккумулятора делают его удобным для выездных работ и применения в полевых условиях. Вес прибора не превышает 4,5 кг, включая батарею.
Характеристики
|
Тип
|
Осциллограф цифровой |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
300 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
LAN |
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Ограничение полосы пропускания | 20, 150 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел (шаг 1-2-5), плавная регулировка |
| Погрешность установки Коткл. | ± 2 % |
| Входной импеданс | 1 МОм / 13 пФ или 50 Ом |
| Макс. входное напряжение | 150 В ср. кв. (300 В с пробником х10) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | Сложение, вычитание, умножение, деление, БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 2 нс…10 с/дел |
| Погрешность установки Кразв. | ± 20 ppm (± 0,002 %) |
| Режимы работы | Внутр. и внеш. развертка (Y-T и X-Y), стробирование X-Y по Z-входу (только 30х4B), самописец |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1…9,999,999) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 9 бит |
| Макс. частота дискретизации | 2,5 ГГц |
| Длина записи | 10 Квыборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Дополнительные возможности | |
| Интерфейсы |
Ethernet, принтерный порт Centronics Опции: RS-232C; GPIB; VGA |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Телекоммуникационные маски (опция) |
ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1) |
| Анализ видеосигнала (опция) | Цифровое видео (ITU-R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации |
| Дисковод 3,5” | Формат данных: TIF, PCX, IMG, BMP, EPS |
| Термопринтер (опция) | Формат: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet |
| Общие данные | |
| ЖК-дисплей | 8х10 дел |
| Напряжение питания |
120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 375 х 176 х 149 мм |
| Масса | 3,2 кг |
