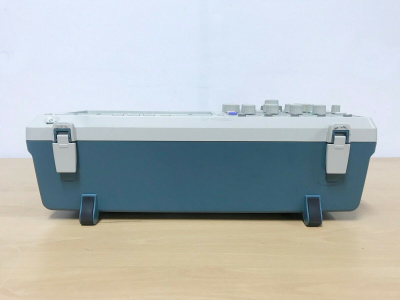

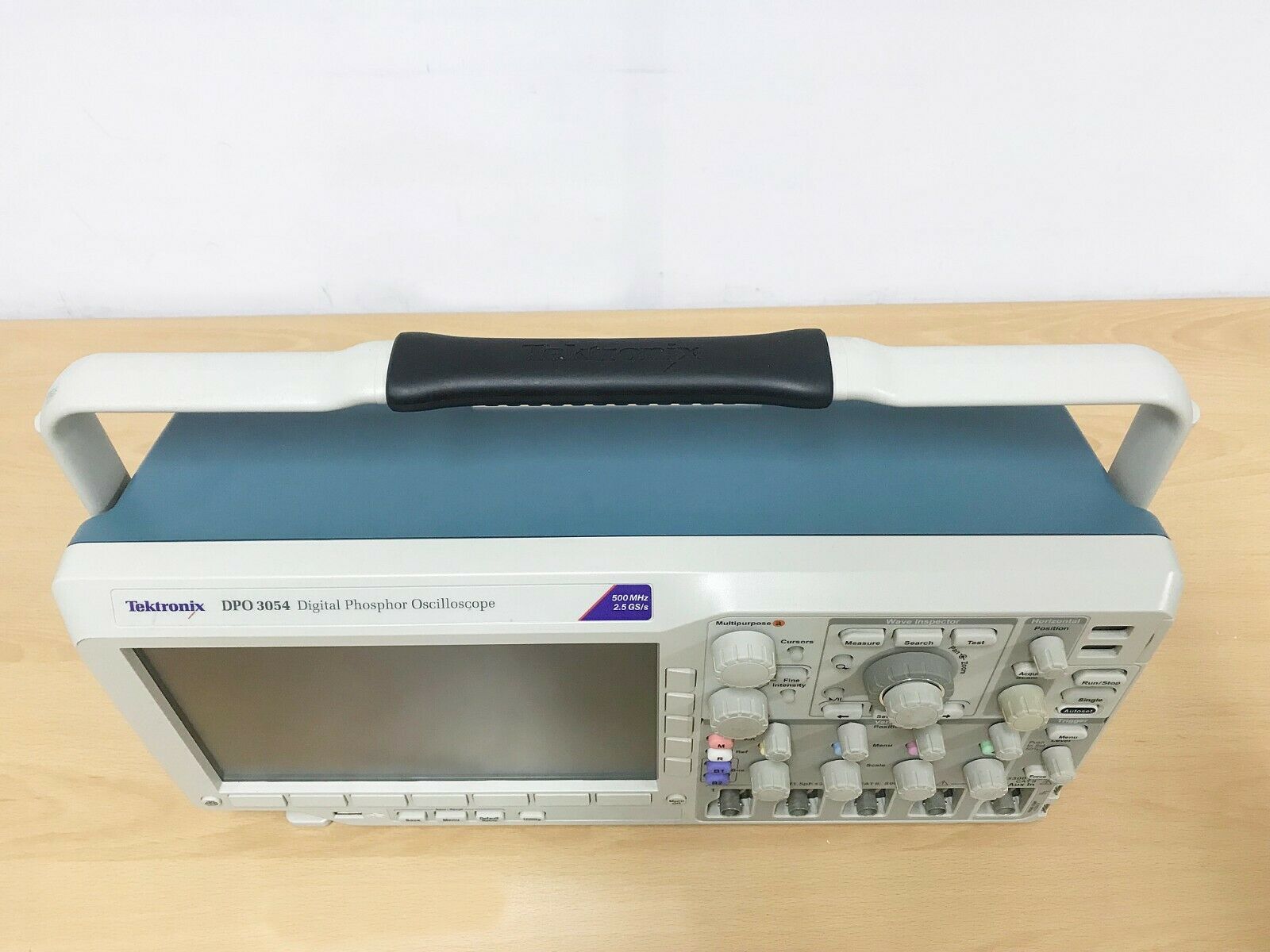

Цифровой осциллограф Tektronix DPO 3054
Цифровой осциллограф Tektronix DPO3054 представляет собой мощный инструмент для анализа аналоговых сигналов в инженерных, научных и промышленных задачах. Обладая полосой пропускания 500 МГц и четырьмя аналоговыми входами, он обеспечивает частоту дискретизации 2,5 Гвыб/с и глубину записи до 5 миллионов точек на каждом канале. Это позволяет детально регистрировать как короткие, так и продолжительные события с высокой временной точностью. Технология цифрового фосфора, реализованная в этом приборе, позволяет достигать скорости захвата более 50 000 форм сигналов в секунду, визуализируя частоту повторения событий за счёт интенсивности свечения. Это значительно облегчает поиск спорадических сбоев, таких как выбросы, короткие импульсы или временные нарушения.
Пользовательский интерфейс осциллографа организован максимально удобно: 9-дюймовый цветной дисплей с разрешением WVGA показывает до четырёх каналов одновременно, позволяя следить за сложными взаимодействиями в реальном времени. Панель управления интуитивно понятна, а система Wave Inspector® ускоряет навигацию по захваченным сигналам, предоставляет средства автоматического поиска и установки маркеров на интересующих участках записи. Это особенно полезно при работе с протоколами передачи данных или при отладке аналоговых схем, где важна быстрая ориентация в массиве данных.
Модель Tektronix MDO3054 отличается от DPO3054 наличием встроенного анализатора спектра, что превращает осциллограф в универсальный прибор для анализа радиочастотных сигналов. При этом сохраняются все характеристики осциллографа DPO3054: четыре аналоговых входа, 500 МГц полоса пропускания, 2,5 Гвыб/с частота дискретизации и богатый набор функций анализа. Но к ним добавляется возможность наблюдать частотный спектр в диапазоне до 3 ГГц на выделенном радиоканале. Это особенно актуально при разработке и отладке беспроводных систем, в которых важно видеть как поведение сигнала во времени, так и его спектральную составляющую.

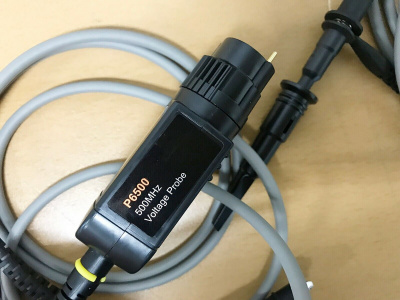

В обеих моделях реализованы функции математического анализа, включая быстрое преобразование Фурье (FFT), произвольные математические выражения, анализ параметров питания (опционально) и автоматическое измерение до 29 параметров сигнала. Благодаря интерфейсу TekVPI возможно подключение широкого спектра активных, дифференциальных и токовых пробников с автоматическим распознаванием и отображением параметров на экране.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
USB 2.0, LAN, VGA |
| • Полоса пропускания: 500 МГц | ||
| • Количество каналов: 4 аналоговых | ||
| • Дисплей: Цветной ЖК - 22см | ||
| • Частота дискретизации: 2,5 ГГц | ||
| • Длина записи: 5 млн. точек/кан. | ||
| • Скорость захвата сигнала: 50000 осц/сек | ||
|
• Запуск, декодирование и анализ сигналов последовательных шин SPI, I²C, RS232, CAN, LIN, HDTV, I²S, LJ, RJ, TDM |
||
| • 29 автоизмерений | ||
| • Математический редактор | ||
| • Расширенная синхронизации | ||
| • Поиск в длинной памяти WaveInspector™ | ||
| • USB 2.0 USBTMC | ||
| • Масса: 4 кг. (203x416x147мм) | ||
