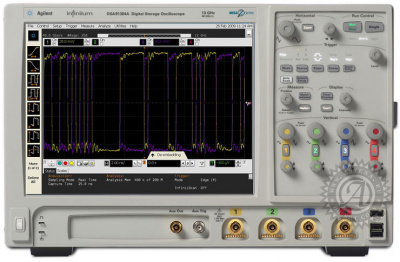

Осциллограф Agilent DSA91304A
Осциллограф Agilent DSA91304A представляет собой передовое решение для анализа высокоскоростных сигналов с полосой пропускания 13 ГГц и частотой дискретизации до 40 ГГц. Этот прибор оснащён четырьмя аналоговыми и шестнадцатью цифровыми каналами, что даёт возможность выполнять всесторонний анализ сигналов и работать с большими объемами данных. Его высокая производительность поддерживает быструю обработку и анализ даже самых сложных сигналов. Осциллограф также обеспечивает высокое качество измерений благодаря использованию технологии Infiniium и возможности применения различных типов развертки и запуска сигналов.
Для улучшения точности измерений, осциллограф оснащён функцией математической обработки сигналов, включая преобразование Фурье (БПФ), что даёт возможность глубоко анализировать и извлекать полезную информацию из сложных сигналов. Встроенная функция тестирования по маске и статистический анализ с гистограммами позволяют быстро проверять соответствие сигналов заданным стандартам.
С дополнительной возможностью удалённого управления через Web-узел и интеграцией с различными интерфейсами, включая GPIB, USB и LAN, DSA91304A может быть легко интегрирован в автоматизированные системы тестирования. Его внешний интерфейс Windows позволяет пользователю легко настраивать параметры осциллографа и получать точные результаты анализа в реальном времени.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
13 ГГц |
|
Частота дискретизации
|
40 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, GPIB, VGA |
|
|
|
|---|---|
| Параметры | Значения |
| Полоса пропускания | 13 ГГц |
| Число каналов | 4 |
| Частота дискретизации | 20-40 Гвыб/c |
| Станд. глубина памяти на моделях DSA |
10 Мвыб (4 канала) 20 Мвыб (4 канала) |
| Макс. глубина памяти | 1 Гвыб (4 канала) |
| Длительность фронта/среза |
(20-80%) - 24 пс (10-90%) - 32 пс |
| Уровень шума (СКЗ при 100 мВ/дел) | 3,37 мВ |
| Коэффициенты отклонения, устанавливаемые аппаратно (с программным расширением до 1 мВ/дел) |
от 5 мВ/дел до 1 В/дел |
| Коэффициенты развертки |
от 5 пс/дел до 20 с/дел при реальновременном сборе данных, от 5 пс/дел до 500 нс/дел при эквивалентновременном сборе данных |
|
|
|
|
|
Принадлежности, включенные в стандартный комплект поставки:
• Оптическая мышь с интерфейсом USB
• Компактная клавиатура с интерфейсом USB
• Краткое руководство по вводу в эксплуатацию
• Отсоединяемая сумка для принадлежностей
• Сетевой шнур
• Стилус
• Высококачественный кабель для калибровки
• Комплект Е2655А для выравнивания задержек и проверки характеристик пробника
• Два перехода 54855-67604, обеспечивающие совместимость соединителя BNC с прецизионным соединителем 3,5 мм (розетка)
• Гарантийный срок 1 год .
Примечание: пробники в комплект поставки осциллографов серии 90000А не входят. Пробники серии InfiniiMax либо любые другие пробники приобретаются отдельно.
