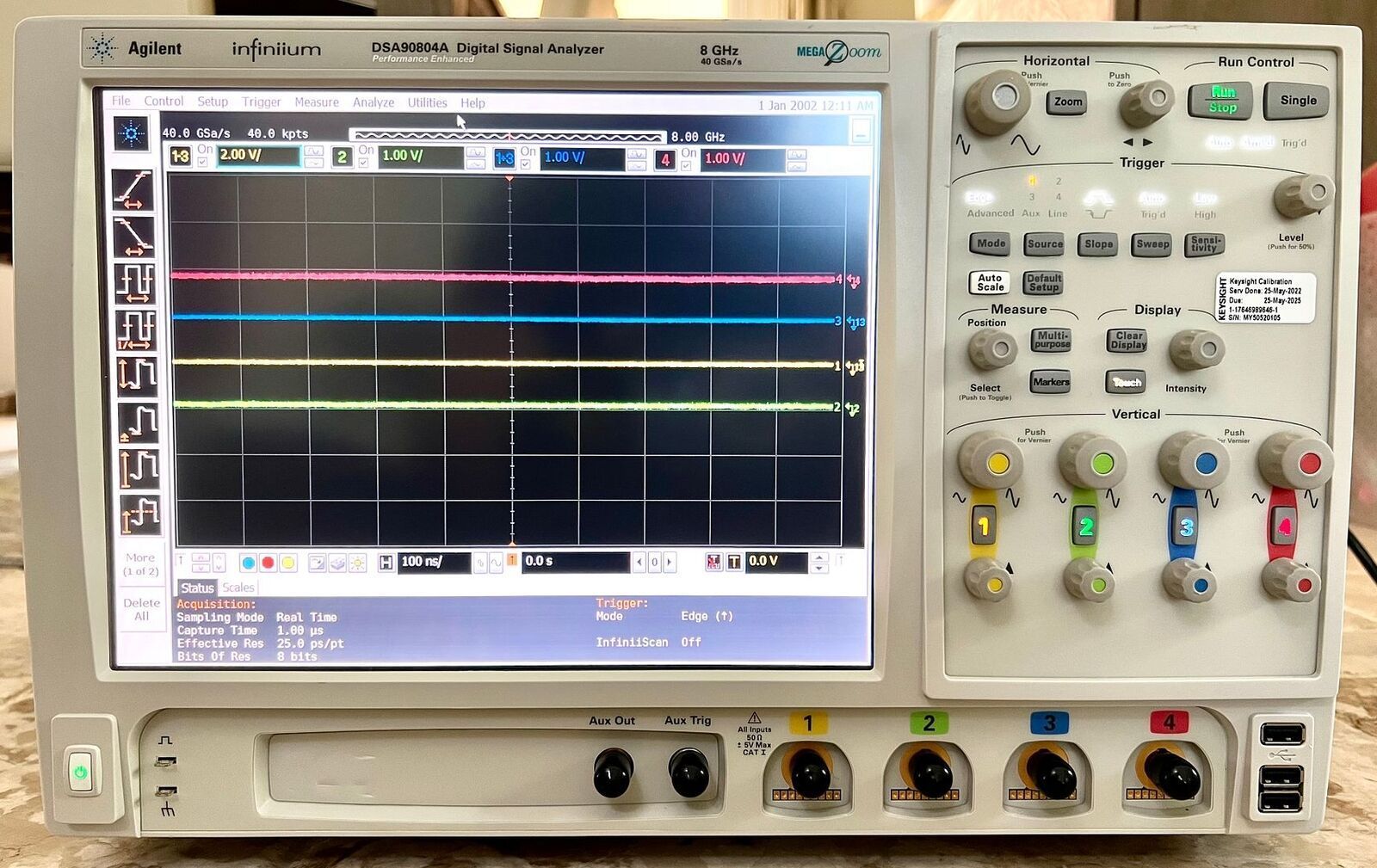

Осциллограф Agilent DSO90804А
Осциллограф Agilent DSO90804A — это высокоточный прибор, предназначенный для анализа сигналов с максимальной полосой пропускания 8 ГГц, что означает способность осциллографа отображать и анализировать сигналы на частотах до 8 миллиардов герц, обеспечивая точное измерение высокочастотных и сложных сигналов. Устройство оборудовано четырьмя аналоговыми каналами, что позволяет одновременно измерять несколько сигналов, а также поддерживает частоту дискретизации до 40 миллиардов выборок в секунду на каждом канале. Это позволяет регистрировать и точно воспроизводить даже самые быстрые изменения в сигнале, что критически важно при работе с сигналами, которые изменяются за очень короткие промежутки времени.
Мультимодульная память осциллографа имеет объём 20 миллионов точек в стандартной конфигурации, с возможностью расширения до 1 гигабита. Это даёт возможность устройства захватывать и сохранять более длительные временные последовательности сигналов с высокой точностью, что является важным для анализа длительных и сложных сигналов.
DSO90804A выделяется высокой точностью измерений в реальном времени. При этом он демонстрирует минимальный уровень собственных шумов — 2,22 мВ при коэффициенте отклонения 100 мВ/дел. Это означает, что осциллограф способен точно измерять сигналы с минимальными амплитудами, минимизируя влияние внутренних шумов на результаты измерений, что особенно важно при работе с слабыми или шумными сигналами.
Прибор особенно эффективен для анализа джиттера, что представляет собой колебания в временных характеристиках сигнала. DSO90804A способен точно измерять общий джиттер (TJ) и случайный джиттер (RJ) для данных, передаваемых на скорости до 8,5 Гбит/с. Аппаратно ускоренная компенсация воздействия нагрузки от пробников, подключающих устройств и эффектов канала позволяет улучшить точность измерений, устраняя влияние внешних факторов, таких как паразитные индуктивности и ёмкости в измерительном контуре. Это ускоряет процесс тестирования и снижает погрешности.
Agilent DSO90804A оснащён более чем 30 прикладными программами для тестирования и анализа сигналов, что позволяет выполнять проверку устройств и систем на соответствие современным стандартам, таким как SATA 6G, PCI Express® II, HDMI, Ethernet и DDR. Встроенные заранее настроенные тестовые процедуры и испытательные протоколы позволяют инженерам значительно сократить время на настройку тестирования и ускоряют процесс анализа, делая работу с прибором более эффективной.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
8 ГГц |
|
Частота дискретизации
|
40 Гвыб/c |
|
Интерфейсы
|
USB, LAN, GPIB, RS-232, VGA |
| Входные каналы | 4 |
| Аналоговая полоса пропускания (–3 дБ) | 8 ГГц |
| Время нарастания и спада | 10 - 90%: 54 пс 20 - 80%: 38 пс |
| Входной импеданс | 50 Ом ± 3% |
| Чувствительность | 1 мВ/дел. ÷ 1 В/дел. |
| Характер связи на входе | по постоянному напряжению (DC) |
| Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением |
| Развязка между каналами (любые два канала с одинаковой установкой чувствительности) | 0 ÷ 3 ГГц: 60 дБ (≥ 1000:1) 3 ГГц ÷ 8 ГГц: 40 дБ (≥ 100:1) 8 ГГц ÷ верхняя граница частотного диапазона: 35 дБ (56:1) |
| Погрешность коэффициента усиления постоянного напряжения | ± 2% от полной шкалы при шкале полного разрешения канала (± 2,5% при чувствительности 5 мВ/дел.) |
| Максимальное входное напряжение | ± 5 В |
