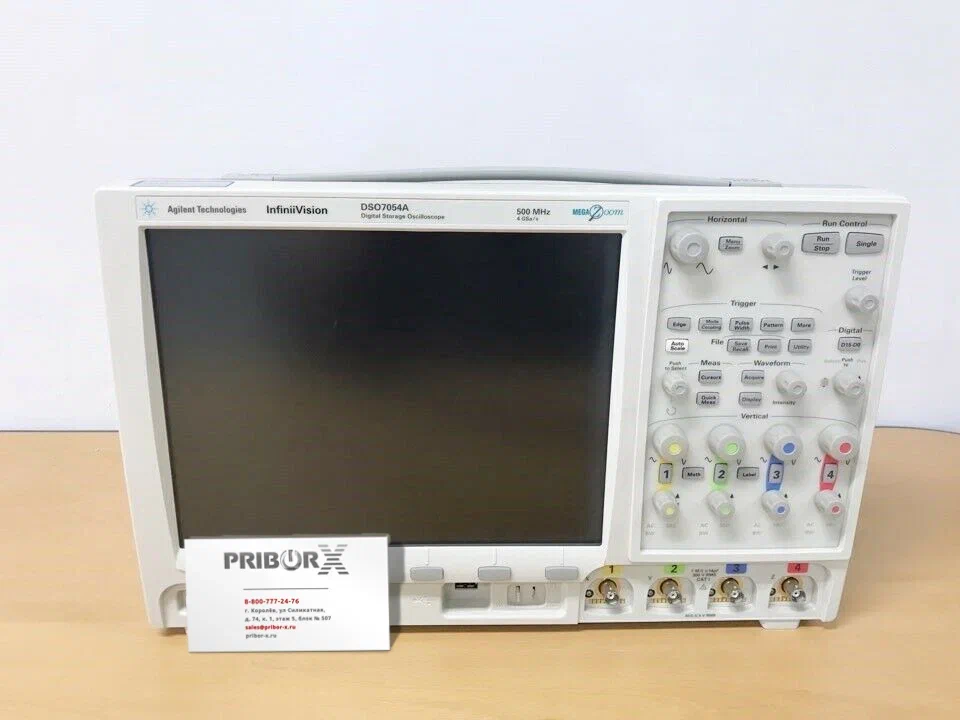

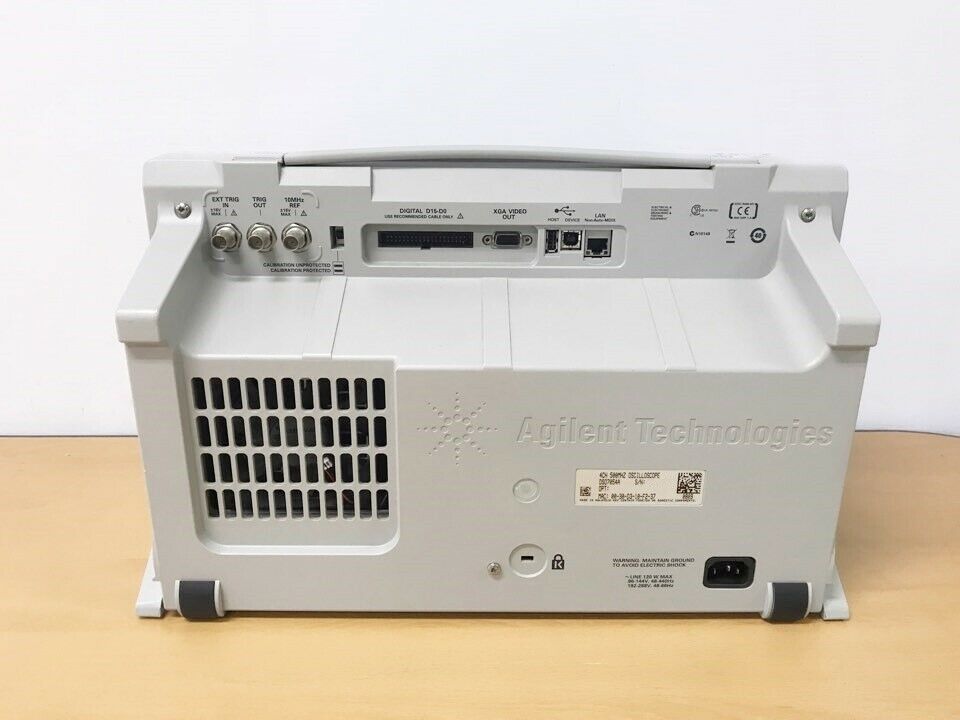

Осциллограф Agilent DSO7054A
Осциллографы Agilent DSO7054A и DSO7054B из серии InfiniiVision 7000 предлагают отличные возможности для анализа сигналов в широком диапазоне частот, обеспечивая высокий уровень точности и функциональности для разнообразных измерений. Эти приборы характеризуются полосой пропускания 500 МГц и частотой дискретизации до 2 ГГц на два канала, что делает их идеальными для анализа быстро меняющихся сигналов.
Основное отличие между моделями DSO7054A и DSO7054B заключается в их дополнительной функциональности. Модель DSO7054B предоставляет более широкие возможности в области расширенной диагностики, таких как интеграция с большими внешними устройствами через дополнительные порты и улучшенная поддержка цифровых и аналоговых сигналов для более сложных анализов. Модель DSO7054A в свою очередь, представляет собой более стандартную конфигурацию, которая по-прежнему предлагает отличные характеристики для стандартных применений в области электроники.
Обе модели оснащены цветными дисплеями с высоким разрешением и поддерживают различные функции, включая высокоскоростное обновление осциллограмм, что позволяет эффективно работать с сигналами, которые требуют высокой точности и быстрого анализа. Эти приборы идеально подходят для применения в лабораторных условиях, где необходимы детализированные измерения и возможность работы с несколькими каналами одновременно.
Кроме того, оба осциллографа поддерживают возможности подключения и управления через USB, LAN и GPIB интерфейсы, что делает их удобными для интеграции в автоматизированные системы тестирования и анализа. Модели также оснащены встроенными возможностями для декодирования и анализа последовательных цифровых сигналов, таких как I2C, SPI, CAN и других, что расширяет их функциональные возможности для работы с современными коммуникационными стандартами.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB, LAN, GPIB, VGA |
Технические данные InfiniiVision серии 7000:
| 703хА | 705хА | 7104А | |
| Число каналов |
2 (DSO7032A) 4 (DSO7034A) 2 + 16 (MSO7032A) 4 + 16 (MSO7034A) |
2 (DSO7052A) 4 (DSO7054A) 2 + 16 (MSO7052A) 4 + 16 (MSO7054A) |
4 (DSO7104A) 4 + 16 (MSO7104A) |
| Осциллографические каналы | |||
| Полоса пропускания | 350 МГц | 500 МГц | 1 ГГц |
| Макс. частота дискретизации | 2 Гвыб/c | 4 Гвыб/c | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит | 8 бит | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c | ||
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) | 8 Мвыб (стандарно) | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 5 нс/дел до 50 с/дел | от 1 нс/дел до 50 с/дел | от 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 500 пс | 250 пс | 250 пс |
| Система запуска | |||
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) | ||
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) | ||
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) | ||
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости | ||
| Измерения | |||
| Автоматические |
Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
||
| Частотомер |
Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
||
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) | ||
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. | ||
| Запоминающие устройства | |||
| Тип | Хост-порты USB 1.1 на передней и задней панелях | ||
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV | ||
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход | ||
|
|
|
||
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята | ||
| Масса без упаковки |
5,9 кг |
||
Пробники для осциллографов семейства InfiniVision по дополнительному заказу:

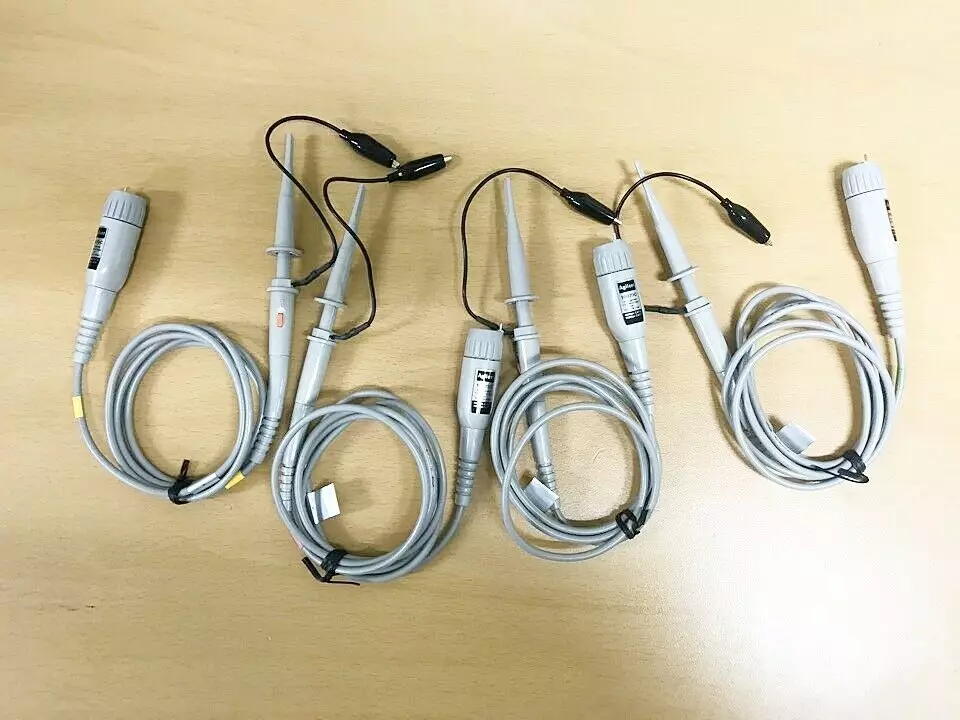

Пассивные пробники
10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения
Высоковольтные пробники
10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
N2771A 1000:1, 15 кВ, до 50 MГц
Активные несимметричные пробники
1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe
1144A Активный пробник до 800 МГц
1145A Двухканальный активный пробник до 750 МГц
1142A Источник питания для пробников 1144A и 1145A
Активные дифференциальные пробники
1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения).
N2772A Дифференциальный пробник до 20 МГц
N2773A Источник питания для дифференциального пробника N2772A
1141A Дифференциальный пробник до 200 МГц
1142A Модуль управления и питания для пробника 1141A
Токовые пробники
1146A Токовый пробник постоянного и переменного тока до 100 кГц
1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A)
N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A)
N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A)
N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A)
Логические пробники
01650-61607 40-канальный логический кабель
54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов)
