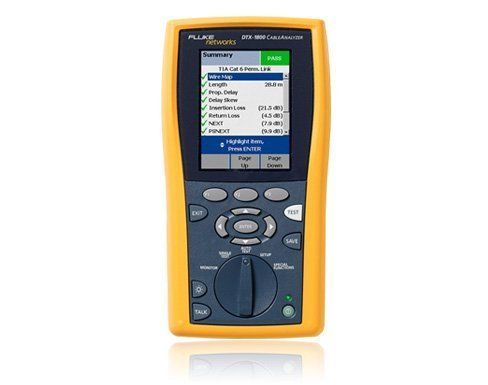

Кабельный анализатор Fluke DTX-1800

Госреестр

Fluke Networks DTX-1800 кабельный анализатор для сертификации СКС. Прибор позволяет убедиться, что структурированная кабельная система отвечает заявленным характеристикам (стандартам) и сможет обеспечить корректную работу оборудования и поддерживать пропускную способность соответствующую определенной категории кабеля.

Подробнее

628 540 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Кабельный анализатор Fluke DTX-1800 предназначен для высокоскоростной сертификации и тестирования кабельных систем витой пары и волоконно-оптических сетей. Оснащенный возможностью тестирования витой пары до категории 6A и класса F, прибор выполняет базовую сертификацию всего за 9 секунд, обеспечивая эффективное время выполнения работ.

Прибор поддерживает тестирование длины кабеля, целостности проводов, сопротивления изоляции и кросстоков между парами, что является критичным для обеспечения качества сетевой инфраструктуры. Также он обладает функцией автодиагностики, которая указывает конкретное место и тип потенциальной неисправности в кабеле, что значительно упрощает процесс устранения неполадок.

DTX-1800 оснащен цветным экраном, который наглядно отображает результаты тестов и позволяет быстро определить, соответствует ли тестируемая линия установленным стандартам. Устройство позволяет сохранять результаты во внутренней памяти или на съемной карте, что облегчает последующую обработку данных и подготовку отчетности.

Интеграция с программным обеспечением LinkWare позволяет не только загружать данные на персональный компьютер, но и создавать детализированные отчеты о состоянии кабельной инфраструктуры, что делает DTX-1800 незаменимым инструментом для технических специалистов, занимающихся проектированием и обслуживанием сетевых систем.

Характеристики

Тип	Анализатор качества электроэнергии

Характеристики

Типы кабелей	Экранированная и неэкранированная витая пара (STP, FTP, SSTP и UTP): Категория TIA 4, 5, 5е, 6 и 6А: 100 Ом Класс C и D ISO/IEC: 100 Ω и 120 Ω Класс Е, F и FA ISO/IEC: 100 Ом
Адаптеры со стандартным интерфейсом соединения	Адаптеры постоянного соединения Cat 6A/Класс ЕA: Постоянное соединение TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA Адаптеры канала Cat 6A/Класс ЕA: Каналы TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA
Стандарты теста:	Категория TIA 3, 5e, 6 и 6А по стандартам ANSI/TIA-568-C.2 Категория 5 TIA по стандарту TIA TSB-95 Категория 6 TIA по стандартам TIA/EIA-568B.2-1 TIA TSB-155 (только DTX-1800) ISO TR 24750 (только для DTX-1800) ISO/IEC 11801 Класс C, D, и E, EA и F (EA, F и FA только для DTX-1800) EN 50173 Класс C, D, E, EA и F (EA, F и FAтолько для DTX-1800) ANSI TP-PMD IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T IEEE 802.3an 10GBASE-T
Скорость авто теста	Полный авто тест соединений витой пары категории 6 за 9 сек. (в обе стороны) Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (в обе стороны)
Поддерживаемые параметры тестов	(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов) Карта проводов Длина Задержка распространения Разница задержек Сопротивление контурного тока Вносимые потери (затухание) Возвратные потери (RL) NEXT Разница между перекрестными наводками и затуханием (ACR-N) ACR-F (ELFEXT) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT, PS NEXT Суммарное значение ACR-N, PS ACR-N Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT) Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F)
Кабельный тональный генератор	Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц
Дисплей	Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой.
Защита на входе	Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба.
Корпус	Высокопрочный пластик с ударостойким покрытием
Размеры	Главный модуль и модуль Smart Remote: 21,6 см x 11,2 см x 6 см
Масса	1,1 кг, номинально (без адаптера или модуля)
Рабочая температура	От от 0 °C до 40 °C
Температура хранения	От от -20°C до 60°C
Относительная рабочая влажность (% без конденсации)	От 0 °C до 35 °C: при влажности от 0 % до 90 %; От 35 °C до 45 °C: при влажности от 0 % до 70 %
Вибрация	Случайная, 2 г, 5 Гц–500 Гц
Ударная нагрузка	Падение с высоты 1 м с подсоединенными модулем и адаптером и без них
Безопасность	CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2
Степень загрязнения	Степень загрязнения 2, как определено в IEC 60664 и применяется по отношению к документу IEC 60950 «Безопасность оборудования на основе информационных технологий, 1999»
Высота над уровнем моря	Рабочая: 4000 м; хранение: 12000 м
Электромагнитная совместимость	EN 61326-1
Мощность	Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч Типичный срок эксплуатации аккумулятора: 12 ч Время зарядки (тестер выключен): 4 ч (при температуре ниже 40 °C) Адаптер/зарядное устройство переменного тока, версия для США: Линейное электропитание; вход от 108 В до 132 В переменного тока, 60 Гц; выход 15 В постоянного тока, 1,2 A Адаптер/зарядное устройство переменного тока, международная версия: Переключаемое электропитание; вход от 90 В до 264 В переменного тока, от 48 до 62 Гц; выход 15 В постоянного тока, 1,2 А (изолированный выход) Резервное питание памяти в главном модуле: Литиевая батарея Типичный срок эксплуатации литиевой батареи: 5 года Батарея не будет заряжаться при температурах, выходящих за пределы диапазона от 0 °C до 45 °C. Батарея заряжается более медленно при температуре от 40 °C до 45 °C.
Поддерживаемые языки	Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский.
Калибровка	1 год (калибровка, проведенная сервисным центром)
Технические характеристики	Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 Ω. Свяжитесь с компанией Fluke Networks для получения информации по выполнению измерения показателей кабелей с другим сопротивлением.
Стандартная точность	Превышает требования Уровня IV стандарта IEC 61935-1/Ed. 3
Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий)	Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3.
Режимы тестирования соединений класса F	DTX-1800 соответствует требованиям Уровня IV стандарта IEC 61935-1/Ed. 3 или превышает их.
Длина кабельной системы на основе витой пары	(В показатели длины не входит неопределенность значения NVP кабеля),
Параметр	Тестирование одного конца Тестирование обоих концов (главного и удаленного)
Диапазон	800 м - тестирование одного конца 150 м - тестирование обоих концов (главного и удаленного)
Разрешение	0,1 м - тестирование одного конца 0,1 м - тестирование обоих концов (главного и удаленного)
Точность	± (1 м 4%) - тестирование одного конца ± (1 м 4%) - тестирование обоих концов (главного и удаленного)
Разница задержек
Параметр	Кабельная система на основе витой пары
Диапазон	От 0 нс до 100 нс
Разрешение	1 нс
Точность	± 10 нс
Тестирование сопротивления контурного тока
Параметр	Кабельная система на основе витой пары
Диапазон	0 Ом до 530 Ом
Разрешение	0,1 Ом
Точность	± (1 Ом + 1%)
Время восстановления после перегрузки	Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается.
